コンパクトで使いやすいプレジャーボート向けオートパイロット

手頃なサイズに3.5インチカラー液晶ディスプレイを搭載。
プレジャーボートにちょうど良い使いやすさを追求したプレジャーオートパイロットの登場です。


特徴

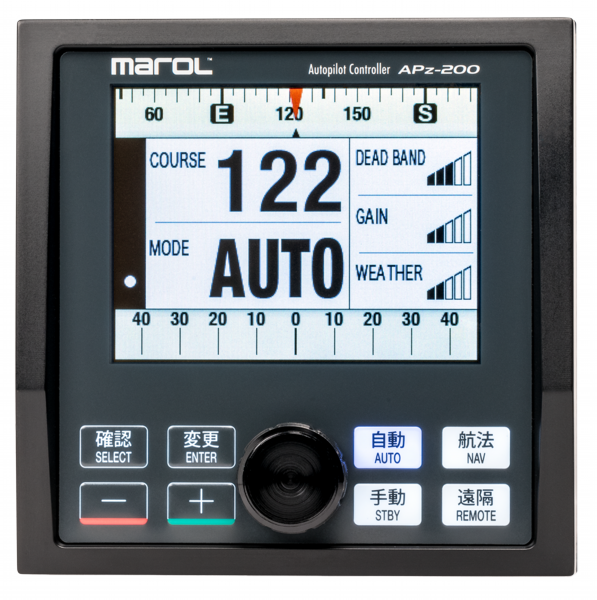

カラー液晶ディスプレイ採用

フルカラー液晶パネルを採用し、昼夜を問わない見やすさと分かりやすい表示を実現しました。


使いやすい操作性

カラー液晶表示とダイヤル操作を組み合わせた操作パネル。
バックライト付きで夜間も快適な操作が可能です。



マルチステーション対応

操作部は最大3カ所まで増設可能。
メインブリッジ、 フライブリッジ、 アフトデッキなど複数の場所から同じように操作することが可能です。


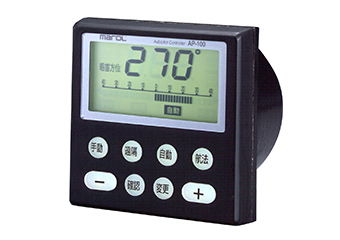

AP-100完全互換

AP-100 (Dタイプ以降)からのアップグレードは表示部を入れ替えるだけ。 制御部などをそのまま利用することも可能です。



コンパクトなパワーユニット

手動操舵システムには狭いスペースでも設置可能な、制御部一体型DPU-800PAポンプユニット。
他にも用途に合わせたポンプユニットが選べます。


便利なリモートコントロール

コンパクトなリモコンでどこからでも操舵できます。エンジンリモコンなどとシステムアップすればエンジンのリモコン化までOK!



確かなフィードバック

正確な針路保持には必須の追従発信器を標準装備。 船外機艇にもスマートに取付出来る直動型も用意しています。


充実オプション

船首方位を表示するレピーターコンパス。指一本で操舵出来るヘルム発信器などのオプションも充実。


ボートに合わせて選べるシステム構成

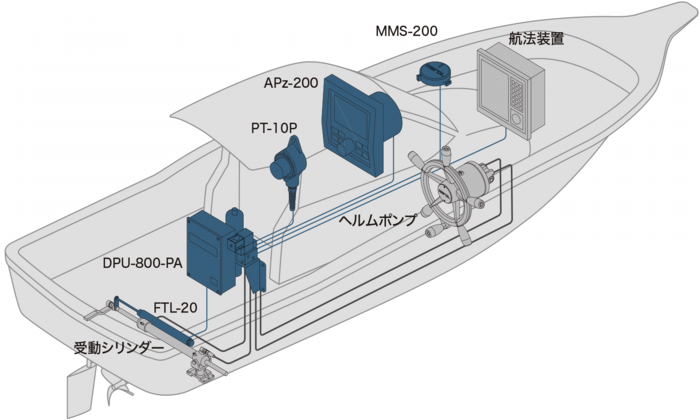

APz200boat.psd

手動油圧操舵システム用(一体型)

C-APz200

ポンプ部と制御部を一体化したDCポンプユニットを採用することで、小型プレジャーボートの限られたスペースに取り付け可能なシステム。12V, 24V仕様があります。

〈構成〉
●操作部 (APz-200)
●ポータブル発信器 (PT-10P)
●方位センサー (MMS-200)
●追従発信器 (FTL-20)
●DCポンプユニット (DPU-800PA)

手動油圧操舵システム用(分離型)

MJ-APz200

ポンプ部と制御部を分離したシステム。柔軟な拡張性で多様な手動操舵艇に対応するオートパイロットです。

〈構成〉
●操作部 (APz-200)
●ポータブル発信器(PT-10C)
●方位センサー (MMS-200)
●追従発信器 (FT-10-2)
●制御部 (MTA-1000)
●DCポンプユニット(DPU-800-PF)
●電磁弁ユニット (SPF-1SV)

手動油圧操舵システム用(大トルク型)

M-APz200

DCモーターポンプ駆動の電子操舵システム用オートパイロット。 大トルクが必要な大型プレジャーボートに最適です。

〈構成〉
●操作部(APz-200)
●ポータブル発信器 (PT-10C)
●方位センサー(MMS-200)
●追従発信器 (FT-10-2)
●制御部(MTA-1000)
●DCモーターポンプ (HRP-04)
●DCモーター制御盤 (CB-25-2)
●電磁弁ユニット (SPF-1SV)

動力油圧操舵システム用

A-APz200

エンジン駆動ポンプユニットを装備した動力油圧操舵システムに対応したシステムです。

〈構成〉
●操作部(APz-200)
●ポータブル発信器(PT-10P)
●方位センサー(MMS-200)
●追従発信器(FT-10)
●制御部(MTA-1000)
●電磁弁ユニット(SPF-1SV)

システム機器

オートバイロット

APz-200


ポータブルリモコン

PT-10C

PT-10C機器.psd

方位センサー

MMS-200

MMS-200機器.psd

追従発信器

FTL-20


DCポンプユニット

DPU-800-PA


制御部

MTA-1000


DCモーター制御盤

CB-25-2

CB-25-2機器.psd

DCモーターポンプ

HRP-04

HRP-04#3.psd

追従発信器

FT-10-2

FT-10-2機器.psd

電磁弁ユニット

SPF-1SV

SPF-1SVN.psd

レピータコンパス(オプション)

RP-88N


ヘルム発信器(オプション)

DTX-10


仕様

電源電圧 12V仕様 許容範囲10V~28V
  24V仕様 許容範囲10V~28V
消費電力 12V仕様 5A以下
  24V仕様 5A以下
使用温度範囲   -10° 〜 60°C
 構造
防滴構造 (表示部)
表示部液晶パネル   3.5インチカラー液晶 バックライト付 (調整可)
不感帯調整   9段階調整可能 (1°刻み)
舵角比調整   15段階調整可能 (0.1°刻み)
天候調整
9段階調整可能
舵位置調整   0°〜±40° (中立/右端/左端)
航法信号

NMEA0183
アラーム エラー発生時 機器の不調/故障時

方位ずれ(自動モード)
設定方位から30°以上ずれた場合
  方位ずれ(航法モード) 設定方位から30°以上ずれた場合

コースずれ(航法モード)
設定コースから0.4NM以上ずれた場合
   目的地到着 目的地に到達した場合(航法信号による)
DCポンプユニット
常用最大圧力
7.1Mpa [72kgf-㎠]
  最大吐出量(無負荷)
1200cc/min

最大吐出量(最大負荷)
600cc/min
  タンク容量
350cc
ポータブル発信器
舵作動範囲
±40°
 追従発信器 ストローク
0〜230mm
方位センサー精度

水平時 ±3.0° (傾斜時 ±4.0°)
