リモコン1つでボートをコントロール
既存のツーレバー式リモコンスタンドに増設し、クラッチ・ガバナー操作をリモコン化します。
舵リモコンや、オートパイロットと組み合わせれば、舵も含めたリモコン操船システムが完成します。
ポータブル発信器
スリーダイヤルリモコン
PT-31R
3ダイヤルタイプのリモコン。
ケーブル長＝15m
上ダイヤル【クラッチ】
中ダイヤル【ガバナー】
下ダイヤル【舵】
・オプションの舵リモコン、オートパイロット用。
ツーダイヤルリモコン
PT-21R
2ダイヤルタイプのリモコン。
ケーブル長＝12m
上ダイヤル【クラッチ・ガバナー】
・クラッチとガバナー用ワンダイヤル。
下ダイヤル【舵】
・オプションの舵リモコン、オートパイロット用。
駆動部
アクチュエータユニット
AUR-20RX
小型艇でも取り付け可能なコンパクトサイズ。
高精度制御で細かい回転数調整も思いのまま。
非常時や電源オフ時は自動的に通常操作に切り替わります。
構成
| システム型式 | 電源電圧 | 舵リモコン （C-P) |
アクチュエータユニット | ポータブル発信器 | ダイヤル数 |
| C-P-RT2-12 | 12V | 有 | AUR-20RX-12 | PT-21R | 2 |
| C-P-RT3-12 |
PT-31R | 3 | |||
| C-RT2-12 | 無 | PT-21R | 2 | ||
| C-RT3-12 | PT-31R | 3 | |||
| C-P-RT2-24 | 24V | 有 | AUR-20RX-24 |
PT-21R | 2 |
| C-P-RT3-24 | PT-31R | 3 | |||
| C-RT2-24 | 無 | PT-21R | 2 | ||
| C-RT3-24 | PT-31R | 3 |
仕様
| シフト | スロットル | ||||
| レバー長さ | 60mm | 45mm | 60mm | 45mm | |
| 最大ケーブル牽引力 | 441N (45kgf) | 588N (60kgf) | 441N (45kgf) |
588N (60kgf) |
|
| ストローク調整範囲 | ±15mm ~ ±52mm | ±11mm ~ ±39mm |
17mm ~ 104mm |
13mm ~ 78mm |
|
| 定格作動速度 | 中立 ↔ 前進 (後進) 0.75秒 | 3秒 | |||
| 電源電圧 | 12V仕様 | DC 10V ~ 15V | |||
| 24V仕様 | DC20V ~ 28V | ||||
| 消費電力 | 12V仕様 | 7A | |||
| 24V仕様 | 4A | ||||
| 使用温度範囲 | -20℃ 〜 +60℃ | ||||
※定格作動速度は最大ケーブル牽引力にて、最大ケーブルストローク作動時の速度を示す。
※仕様は予定無く変更する事があります。
外形寸法図

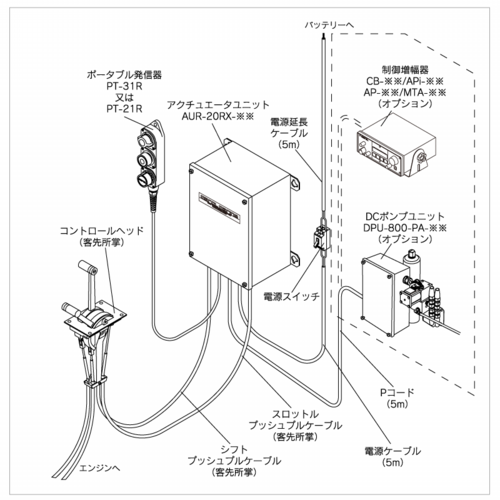

システム系統図
