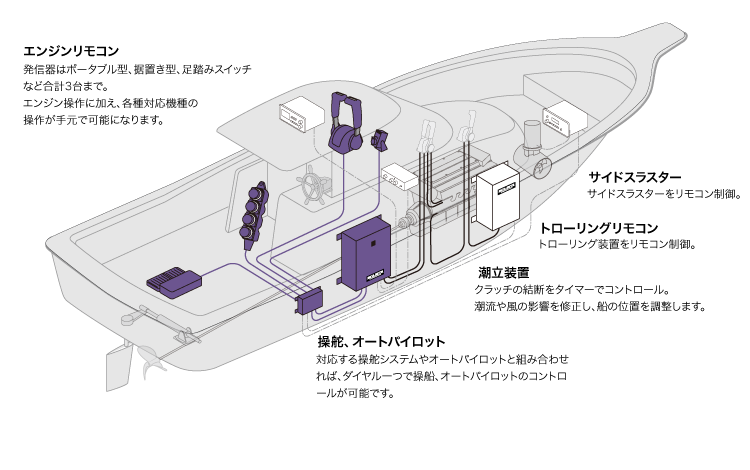

エンジンリモコンから始まる多彩な拡張性

最大4つの機能をポータブル発信器に組合せ可能。
用途にマッチしたリモコンシステムで快適な操船を実現します。


3ダイヤルリモコンシステム

シングルエンジンリモコン

PT-31R

シフト・スロットル・舵の遠隔操作ができる、3ダイヤルポータブル発信器PT-31Rを使用したシステムです。 操舵機やオートパイロットと組み合わせて、自由な場所からリモコン一つで操船出来ます。発信器は、卓上発信器や足踏みスイッチなどオプションも含め、合計3台まで設置可能です。



PT-31R1.psd

基本システム構成


型式 アクチュエータ
ユニット
ポータブル
発信器
コントロール
アンプ
電磁弁
ユニット
追従発信器 エンジン
コントローラー
セレクター
AUR-50R  PT-31R  CB-142  SPF-1SV  FT-10-2  SB-7  TS-23
 動力操舵
追加型
A-R 1 1 1 1
電子操舵・オートパイロット
追加型
B-R 1 1



発信器
追加型
P-PT-31R
1


 1



ツインエンジンリモコン

PT-31W

左右エンジンそれぞれのシフト・スロットルをひとつにまとめたダイヤルと、舵ダイヤルを組み合わせたポータブル発信器PT-31W。発信器は、卓上発信器や足踏みスイッチなどオプションも含め、合計3台まで設置可能です。



PT-31W.psd

基本システム構成


型式 アクチュエータ
ユニット
ポータブル
発信器
コントロール
アンプ
電磁弁
ユニット
追従発信器 エンジン
コントローラー
ジャンクション
ボックス
セレクター
AUR-50R  PT-31W  CB-142  SPF-1SV  FT-10-2  SB-7  JB-1A TS-23
 動力操舵
追加型
A-RTW 2 1 1 1   1
電子操舵・オートパイロット
追加型
B-RTW 2 1


  1
発信器
追加型
P-PT-31W
1


 2 1



4ダイヤルシステム

シングルエンジン+セレクトボタン

PT-41R

複数の発信器を装備したシステムでも、このリモコンならセレクトボタンで直接操作箇所を選択することが出来ます。
発信器はポータブル型や卓上型などから合計3カ所まで設置可能です。




PT-41R.psd

ツインエンジン+セレクトボタン

PT-41W

エンジン2機掛けシステムにセレクトボタンを追加したシステム。
各エンジンそれぞれをワンダイヤルツマミでコントロールします。


PT-41W.psd

4ダイヤルシステム (オプション付)

シングルエンジン+トローリング

PT-41TR

4ダイヤル式リモコンなら、トローリング操作のリモコン化も簡単に行えます。





PT-41TR.psd

シングルエンジン+サイドスラスター

PT-41S

3ダイヤルエンジンリモコンにオートスラスターシステムの
リモコンを追加。
エンジンに加え、スラスターの制御も手元で可能になります。





PT-41S.psd

駆動部

アクチュエータユニット

AUR-50R

リモコンケーブルに負担をかけず、精密なコントロールを実現するリニア駆動方式を採用。
機能拡張性にも優れた高機能エンジンリモコンアクチュエーターです。

直線駆動方式

ケーブルを直線的に駆動するベルト方式。 ケーブルに負担を掛けず、正確・精密なリモコン操作を実現します。

ガタ補正制御

操作反転時に発生するケーブルのガタを補正し、操作に対する反応性を向上させます。

高い基本性能と拡張性

・トップクラスの牽引力。 長いケーブルでも対応可能。
・シリアル通信ポート:各種機器と接続し、機能拡張可能。
・トラブルを防ぐ保護機能と警報を装備。
・エンジン直結出来るケーブル2本取り出し(オプション)

AUR-50R-SeeThrough2.psd

AUR-50R 諸元

AUR-50R諸元

寸法 幅=400mm、高さ=355mm、奥行=148mm 電源ケーブル長 5m
質量 16.5Kg アンプケーブル長 5m
電源電圧 12V仕様: DC10 〜 15V 最大ケーブル牽引力  シフト 441N (45kgf)
24V仕様: DC20 〜 30V
スロットル 588N (60kgf)
消費電流 12V仕様: 最大 7A
ストローク調整範囲 シフト 〜59mm  (中立から端まで)
24V仕様:  最大 4A
スロットル 〜118mm
仕様温度 0℃ 〜 60℃ 定格作動速度 シフト 1秒
    スロットル 2秒

外径寸法図


オプション機器

卓上発信器

DT-22R (W)

DT-22R.psd

卓上発信器

DT-32R (W)

DT-32W.psd

足踏みスイッチ

FST-20

FST-20.psd

エンジンコントローラー

SB-7

SB-7.psd

エンジンコントローラー

SB-24

SB-24B.psd

セレクター

TS-23

TS-23.psd

セレクター

TS-24

TS-24S.psd

ジャンクションボックス

JB-1

JB-1.psd

追加機能

潮立装置

CB-32

潮流や風の状況に合わせてクラッチの中立・前進時間を調整し、船の流し速度をコントロールします。

CB-32.psd
