手動油圧式エンジンリモコン MRS

油圧独特のスムーズな操作感

手動油圧式エンジンリモコン MRS

錆び・潮噛みに強く、いつまでも変わらないしっとりとした操作感が魅力の手動油圧システム。
2カ所以上の複数操作ステーション、ツインエンジンにも対応します。

構成機器

コントロールヘッド
CH-22A

コントロールヘッド CH-22A
CH-22A
外形寸法図

油圧式ならではのスムーズな操作感が特徴。
複数操作の場合、操作箇所以外のコントロールヘッドも常に同期して動きます。

  • 仕様

    コントロールヘッド CH-22
    寸法 W 170 x H 230 x D 146mm
    質量 2.7kg
    常用伝達トルク 12N-m (1.22kgf-m)
    発生油圧 2.8MPa (28.4kgf/㎠)

チャージタンクユニット
ACV-100

チャージタンクユニット ACV-100
ACV-100
外形寸法図

油圧配管に圧力を加える手動ポンプユニット。
蓄圧することでスムーズで正確な操作感を実現します。

  • 仕様

    チャージタンク ACV-100
    寸法 W 135 x H 344 x D 278mm
    質量 5kg
    油量 タンク 500c㎥・アキュムレータ 105c㎥
    アキュムレータ蓄圧力 0.59MPa (6kgf/㎠)

シフト受動部
MMR-22S

シフト受動部 MMR-22S
MMR-22S
外形寸法図

シフト操作をエンジン側のプッシュプルケーブルに伝える受動部。

  • 仕様

    シフト受動部 MMR-22S
    寸法 W 350 x H 135 x D 123.5mm
    質量 2kg
    ケーブルストローク ±18 ~ ±56mm

スロットル受動部
MMR-22T

スロットル受動部 MMR-22T
MMR-22T
外形寸法図

ガバナー操作をエンジン側のプッシュプルケーブルに伝える受動部。

  • 仕様

    スロットル受動部 MMR-22T
    寸法 W 350 x H 135 x D 107mm
    質量 2kg
    ケーブルストローク 35 ~ 112mm

構成

システム エンジン数 ステーション数 コントロール
ヘッド
シフト
受動部
スロットル
受動部
チャージタンク
ユニット
CH-22A MMR-22S MMR-22T ACV-100
MRS-SS1 1 1 1 1 1 1
MRS-SS2 2 2 1 1 1
MRS-SS3 3 3 1 1 1
MRS-WS1 2 1 2 2 2 2
MRS-WS2 2 4 2 2 2
MRS-WS3 3 6 2 2 2
MRS-CH-22 追加発信器 1

各システムには配管及び作動油が付属します。
配管にはナイロンチューブ仕様と銅管仕様があります。

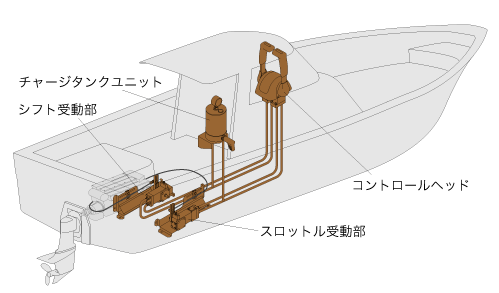

システム系統図
