小型ボート、漁船にベストフィットな手動式油圧操舵システム

油圧ヘルムポンプ、受動シリンダーと油圧ホースで構成される最もシンプルな油圧操舵システム。
船外機艇、ドライブ艇などの小型ボート向け。
ケーブル操舵からのアップグレードにも最適です。


ヘルムポンプ

H-600シリーズ

小さな力でスムーズに動く手動油圧操舵システム。そのパワー源は新設計のH-600ヘルムポンプ。バランスピストンと中実プランジャーを採用することで、より安定した操舵力と、シャープな操作感を実現すると共に、強固なベアリングとステンレスシャフトにより高い耐久性を誇ります。

スリムデザイン

細身でコンパクトなデザインを採用。狭いスペースにも取付出来ます。

優れた操作フィール

負荷の変動による操作力の増減を安定化するため、油圧回路に独自のバランスピストン構造を導入しました。また、操作力を発生するプランジャーは中実タイプとすることで、エアの混入によるフワフワ感の発生をなくしています。

ヘビーデューティー仕様

錆びないステンレス製ステアリングシャフトや大型ベアリングを採用し、厳しい環境下での長期使用に対応する耐久性を持っています。

ワンタッチ継手・座付きエルボ

ホースを差し込むだけの、ワンタッチ金具を採用。ヘルムポンプ側には位置決めのしやすい座付きエルボを同梱しました。

H-600.psdH-600 ヘルムポンプ
H-600SeeThrough.psd内部構造h-600継手.psdワンタッチ継手・座付きエルボ

WRハンドル正面小.psdWR-240 ハンドル


受動シリンダー

船外機用受動シリンダー

MSOB-32MZシリーズ

主要パーツにステンレスを採用し、高い強度と耐久性を両立しています。独自のブラケットで干渉を防ぎ、確実で効率の高い船外機への取付を実現しました。シリンダーサイズは余裕の32mmです。

広い適合範囲

低馬力〜200馬力以下の船外機向け。2機掛け用ブラケット・タイバーなどで、様々な船外機に対応出来ます。

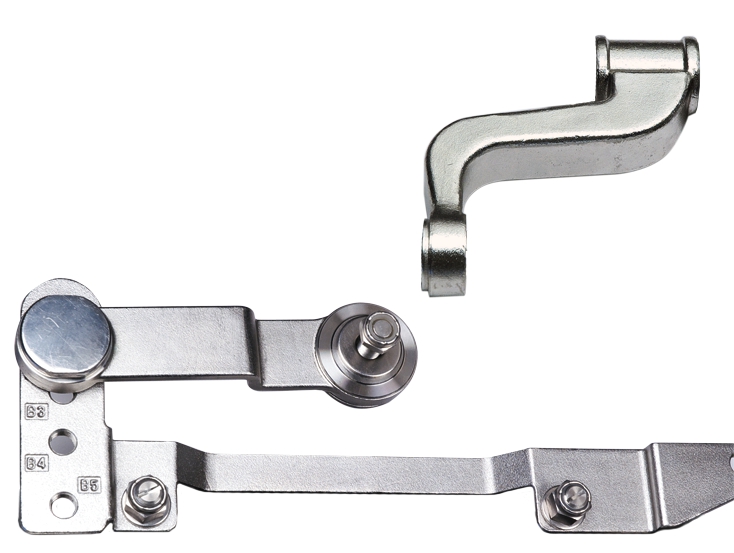

32MZFront.psd32MZFront.psdMSOB-32MZ32MZSuS.psdステンレスパーツ2機掛けキット.psd2機掛け









大型船外機用受動シリンダー

MSOB-38MZシリーズ

200馬力以上の船外機向けシリンダー。大型シリンダーと強化パーツを採用したスペシャルモデルです。

タフ&パワフル

38mm径の高剛性大型シリンダー、強度を大幅にアップし、2機掛けにも対応したステンレス製ブラケット・アームなどにより、大馬力船外機に対応したハイパフォーマンスシリンダーです。











MSOB-38MZ.psdMSOB-38MZ.psdMSOB-38MZ

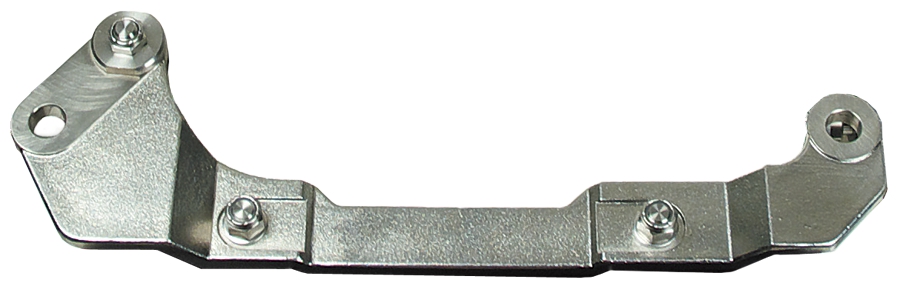

38MZアーム.psd強化アームMSOB-38MZブラケット.psd強カプラケット




小型船外機、インボード向け 受動シリンダー

MSB-26T

船外機やインボードのガイドチューブを利用して取り付けるシリンダー。メカニカルステアリングから簡単に乗せ換えできます。




インボード、舵仕様 受動シリンダー

MSC-28F

インボード艇から舵艇まで様々な艇種に対応出来るベーシックな受動部です。
アルマイト処理されたシリンダーと硬質クロムメッキのシリンダーロッドが、スムーズな操作を持続させます。




大型インボード、舵仕様 受動シリンダー

MSB-35

より大きなインボート艇、舵艇に対応する受動シリンダーです。



MSB−26T.psdMSB−26T.psdMSB-26T



MSC-28F.psdMSC-28F.psdMSC-28F




MSB-35.psdMSB-35.psdMSB-35

システムラインアップ

200馬力未満の船外機艇向け標準システム。

C-32MZ / C-32MZ-Y5

c-32mz.jpgc-32mz.jpgリンク構造の最適化により、スムーズかつ軽快な操作を実現した船外機用MZシリンダー。
ヤマハ製4ストローク船外機50〜60馬力専用シリンダーをセットしたC-32MZ-Y5も用意。

-セット内容-
・MSOB-32MZシリンダー ・H-618ヘルムポンプ
・WR-240ハンドル ・キャンパカホース(両端SUS金具着き)
・キャンパカ金具 ・座付きエルボ/空気抜き継手 ・純正作動油



低馬力船外機向けシステム。

C-32MZ-M2

c-32mz-m2.jpgc-32mz-m2.jpg低馬力船外機艇向けシステム
取付ポイントを2カ所設けることで、装着が困難な小型船外機に対応します。

-セット内容-
・MSOB-32MZ-M2シリンダー ・H-618ヘルムポンプ
・WR-240ハンドル ・キャンパカホース(両端SUS金具着き)
・キャンパカ金具 ・座付きエルボ/空気抜き継手 ・純正作動油



100馬力以下専用ショートストロークシステム。

C-32MZ-SS

c-32mz-ss.jpgc-32mz-ss.jpgトランサムが狭い小型艇に対応した全幅480mmのコンパクトシリンダー。
ガイドチューブへの貫通シャフトを廃止し、簡単な取付と作業性の向上を実現。

-セット内容-
・MSOB-32MZ-SSシリンダー ・H-618ヘルムポンプ
・WR-240ハンドル ・キャンパカホース(両端SUS金具着き)
・キャンパカ金具 ・座付きエルボ/空気抜き継手 ・純正作動油




200馬力以上の高馬力船外機艇専用システム。

C-38MZ

c-38mz.jpgc-38mz.jpg200馬力以上の高馬力船外機専用設計。
専用高強度ステアリングフック固定ボルトを採用。
06ホースとの併用で操作力を軽減。
2機掛けタイロッドアッシー(TRA-600B)により、ツインエンジン・ツインシリンダー仕様へ。

-セット内容-
・MSOB-38MZシリンダー ・H-623ヘルムポンプ
・WR-240ハンドル ・キャンパカホース(両端SUS金具着き)
・キャンパカ金具 ・座付きエルボ/空気抜き継手 ・純正作動油




高馬力船外機の二機掛けシステム。

C-38MZ-TW

c-38mz-tw.jpgc-38mz-tw.jpg高馬力用受動シリンダー2本と、2機掛けタイロッドアッシー(TRA-400A)をセットにしたツインエンジン・ツインシリンダー仕様です。


-セット内容-
・MSOB-38MZシリンダー x2 ・H-630ヘルムポンプ
・WR-240ハンドル ・キャンパカホース(両端SUS金具着き)
・キャンパカ金具 ・座付きエルボ/空気抜き継手 ・三方継手
・2機掛けタイロッドアッシー ・純正作動油




200馬力以下インボード艇 / 50馬力以下舵艇 / 200馬力以下インボード艇・220馬力以下船外機艇

C-28Z / C-28ZB / C-28ZBU

c-28z.jpgc-28z.jpg船外機から舵仕様まで様々な艇種に対応するベーシックモデル。
アルマイト処理されたシリンダーと硬質クロムメッキのシリンダーロッドが、スムーズな操作を持続させます。

-セット内容-
・MSC-28Fシリンダー ・接続金具(各Z/ZB/ZBU専用)
・H-618ヘルムポンプ ・WR-240ハンドル
・キャンパカホース(両端SUS金具着き)・キャンパカ金具
・座付きエルボ/空気抜き継手 ・純正作動油




200馬力以下インボード艇 / 110馬力以下舵艇

C-35Z / C-35ZB

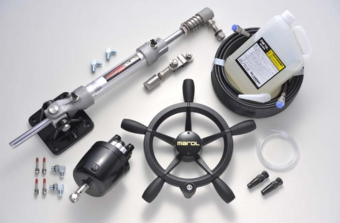

c-35z.jpgc-35z.jpgより大きなインボードと舵仕様に対応出来る大型シリンダー。
スムーズなヘルムポンプとマッチした楽々操作。


-セット内容-
・MSB-35シリンダー ・接続金具(各Z/ZB/ZBU専用)
・H-618ヘルムポンプ ・WR-240ハンドル
・キャンパカホース(両端SUS金具着き)・キャンパカ金具
・座付きエルボ/空気抜き継手 ・純正作動油




200馬力以下船外機艇 / 200馬力以下インボード艇

C-26T

c-26t.jpgc-26t.jpg船外機やインボードのガイドチューブを利用して取付。メカニカルステアリングからの乗せ換えも簡単です。
2種類の延長ロッドで多彩な艇種に対応。


-セット内容-
・MSB-26T-16シリンダー ・延長ロッド
・H-618ヘルムポンプ ・WR-240ハンドル
・キャンパカホース(両端SUS金具着き)・キャンパカ金具
・座付きエルボ/空気抜き継手 ・純正作動油


構成・仕様

 システム型式 船外機  インボード・アウトドライブ ヘルムポンプ 動シリンダー
200
馬力
以下
200
馬力
以上
200
馬力
以下

200
馬力
以上
50
馬力
以下
110
馬力
以下
型式 回転数 型式 発生トルク
N-m
[kgf-m]
接続金具
C-28Z

      H-618 5.1 MSC-28F  412 [42]  クランプ
C-28ZB


    H-618 5.1  MSC-28F
412 [42] ボールジョイント  (M16)
C-28ZBU


      H-618  5.1  MSC-28F  412 [42] ボールジョイント (UNF)
C-26T


      H-618  3.5 MSB-26T  494 [50]  リンク
C-32MZ


      H-618  7.4 MSOB-32MZ  814 [83]  リンク
C-32MZ-Y5


       H-618 7.4 MSOB-32MZ-Y5 814 [83] リンク
C-32MZ-M2


       H-618 7.4  MSOB-32MZ-M2 814 [83]  リンク
C-32MZ-SS


       H-618 5.9  MSOB-32MX-SS 814 [83]  リンク
C-38MZ


      H-623 7.3  MSOB-38MZ 1107 [113]  リンク
C-38MZ-TW


      H-630 11.2  MSOB-38MZ (x2) 1107 [113] x2  リンク
C-35Z






H-618 7.9 MSB-35 637 [65} クランプ
C-35ZB

     H-618 7.9  MSB-35 637 [65]  ボールジョイント (M16)
C-NH18              H-618  -

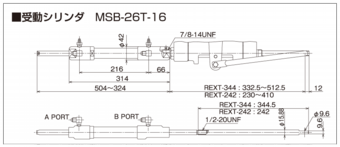

外形寸法図


オプション機器

2カ所操作追加セット

C-NH18D-3P

魁2箇所追加.psdヘルムポンプ・ハンドル・配管部品一式がセットになった2カ所操作追加セットです。ホース仕様の他に銅管仕様もあります。


デストロイヤーハンドル

WD-350A

WDハンドル.psd直径350mmのデストロイヤースタイルステアリングホイール。

左アーム取付金具

ADP-32MZ-M, H(マーキュリー用、ホンダ用)

左アーム取付金具.psdC-32MZ用。マーキュリー及びホンダ船外機に取り付けるときに使用します。

アダプター

ADP-32MZ

アダプタ.psdC-32MZ-M2用。

ステアリングプレートAssy

STP-32MZ-H

ステアリングプレート.psdC-32MZ用。 ホンダの一部船外機取付時に必要です。

ヘルムポンプ取付台

MBF-600

ヘルムポンプ取付台.psdH-600ヘルムポンプをダッシュマウントするときに使用します。

2機掛けタイロッドAssy

TRA-710MZ

2機掛けタイロッド.psdC-32MZ 2機掛け用。左右のシリンダーを連結するタイロッド。
単独チルトアップ対応。


2機掛けタイロッドAssy

TRA-600B

タイバーTRA.psdC-38MZ 2機掛け用。大馬力船外機に対応した強化型タイバー。
単独チルトアップ対応。


ステアリングボルトAssy

STB-32MZ

ステアリングボルトあっシー.psdC-32MZ用。


ステアリングボルト

3/8-24UNFx45

ステアリングボルト.psdC-32MZ用。
