手動油圧式エンジンリモコン MRS
油圧独特のスムーズな操作感
錆び・潮噛みに強く、いつまでも変わらないしっとりとした操作感が魅力の手動油圧システム。
2カ所以上の複数操作ステーション、ツインエンジンにも対応します。
構成機器

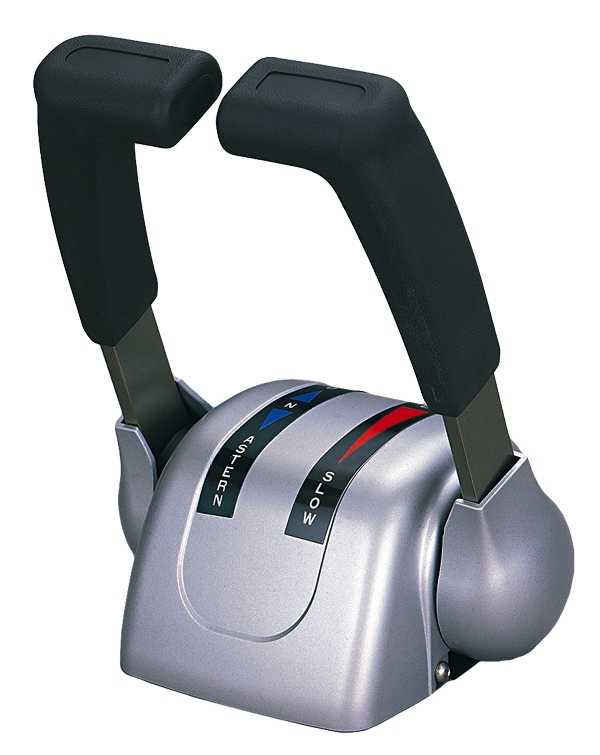

コントロールヘッド
CH-22A
油圧式ならではのスムーズな操作感が特徴。
複数操作の場合、操作箇所以外のコントロールヘッドも常に同期して動きます。
-
仕様

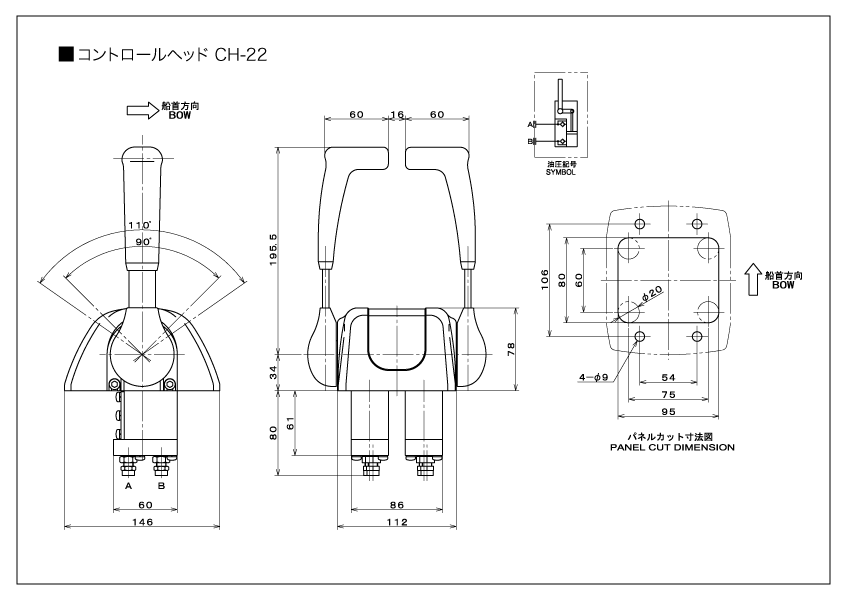

コントロールヘッド CH-22 寸法 W 170 x H 230 x D 146mm 質量 2.7kg 常用伝達トルク 12N-m (1.22kgf-m) 発生油圧 2.8MPa (28.4kgf/㎠)

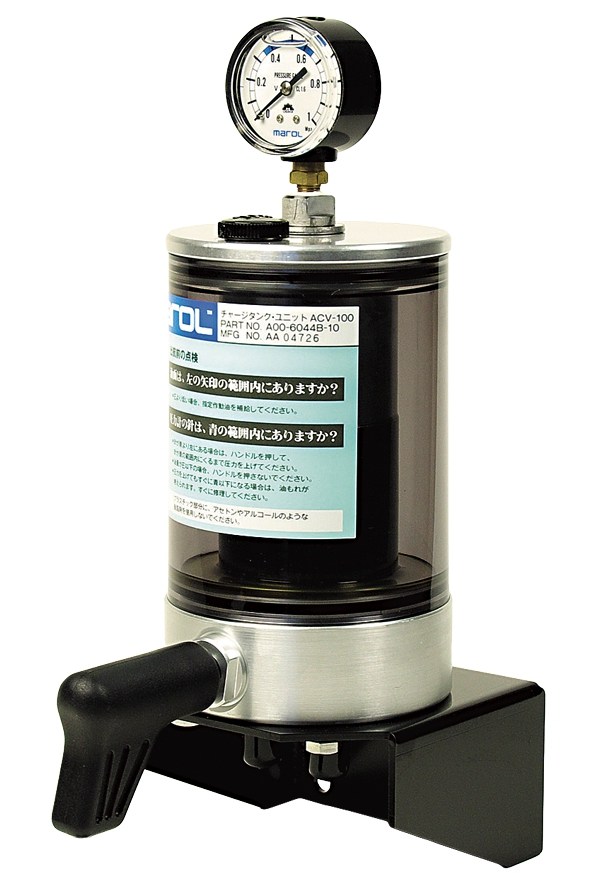

チャージタンクユニット
ACV-100
油圧配管に圧力を加える手動ポンプユニット。
蓄圧することでスムーズで正確な操作感を実現します。
-
仕様

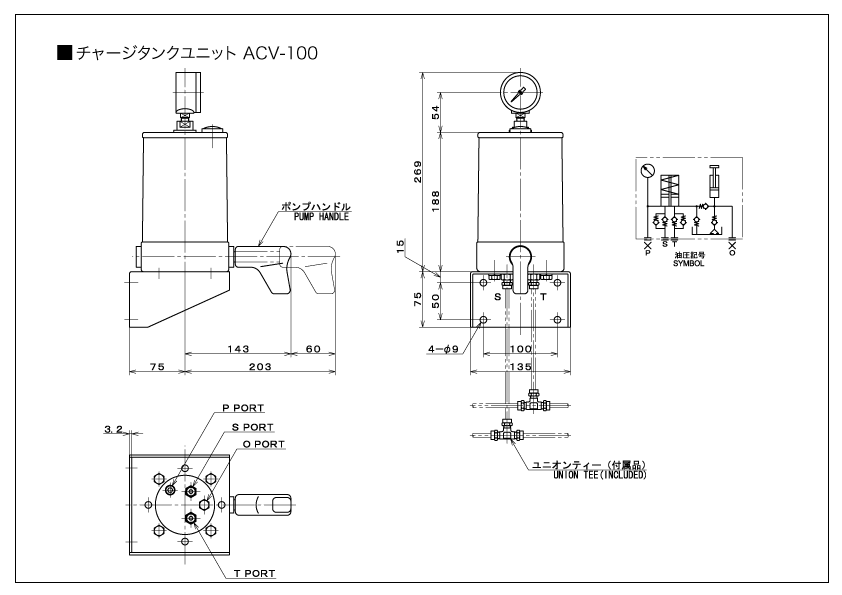

チャージタンク ACV-100 寸法 W 135 x H 344 x D 278mm 質量 5kg 油量 タンク 500c㎥・アキュムレータ 105c㎥ アキュムレータ蓄圧力 0.59MPa (6kgf/㎠)

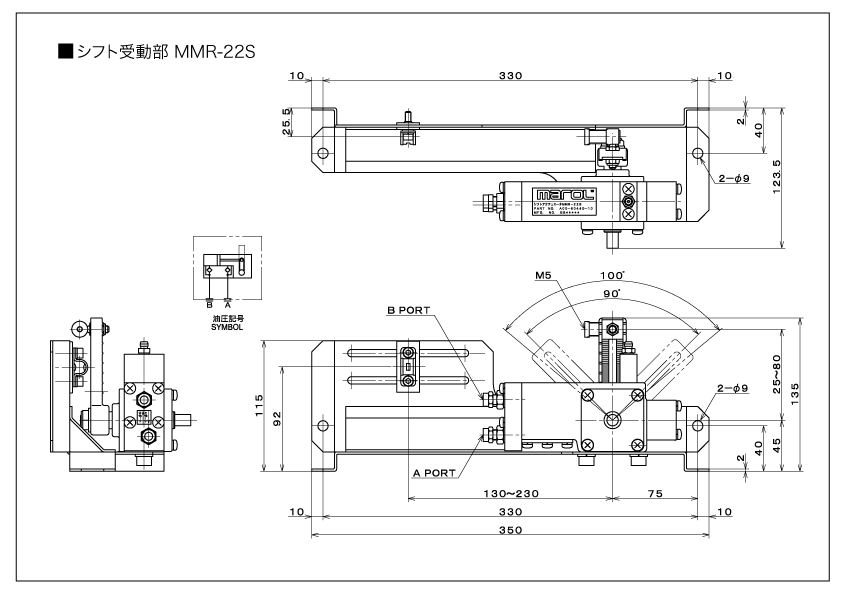

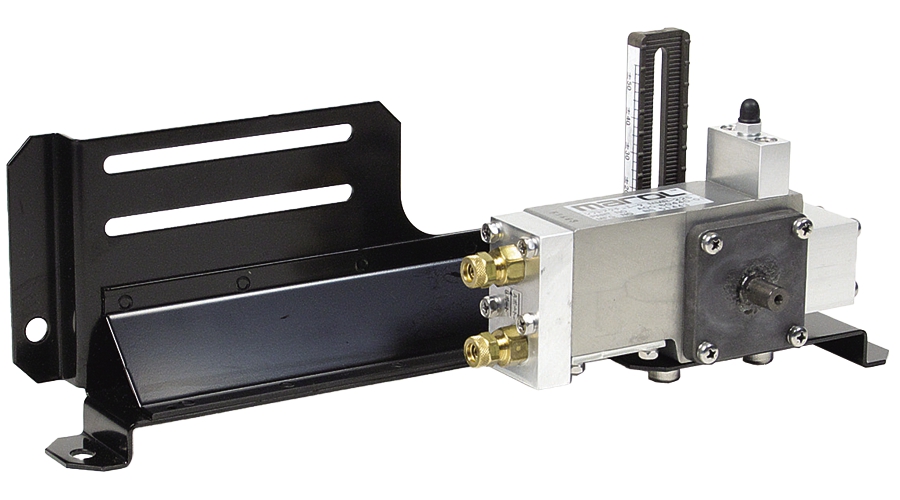

シフト受動部
MMR-22S
シフト操作をエンジン側のプッシュプルケーブルに伝える受動部。
-
仕様
シフト受動部 MMR-22S 寸法 W 350 x H 135 x D 123.5mm 質量 2kg ケーブルストローク ±18 ~ ±56mm

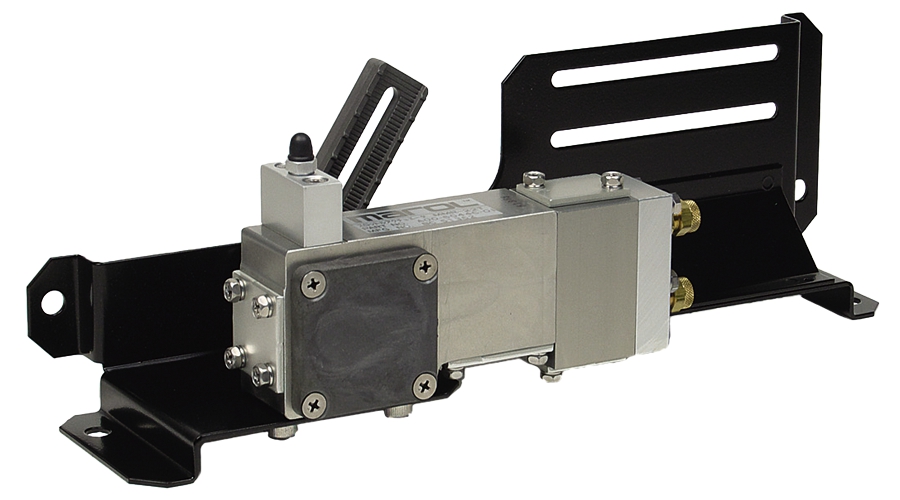

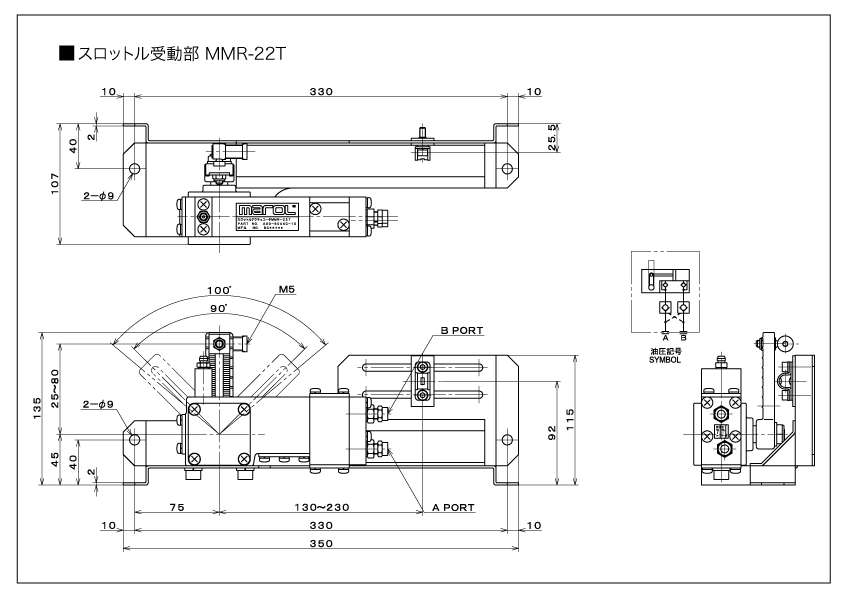

スロットル受動部
MMR-22T
ガバナー操作をエンジン側のプッシュプルケーブルに伝える受動部。
-
仕様
スロットル受動部 MMR-22T 寸法 W 350 x H 135 x D 107mm 質量 2kg ケーブルストローク 35 ~ 112mm
構成
| システム | エンジン数 | ステーション数 | コントロール ヘッド |
シフト 受動部 |
スロットル 受動部 |
チャージタンク ユニット |
|---|---|---|---|---|---|---|
| CH-22A | MMR-22S | MMR-22T | ACV-100 | |||

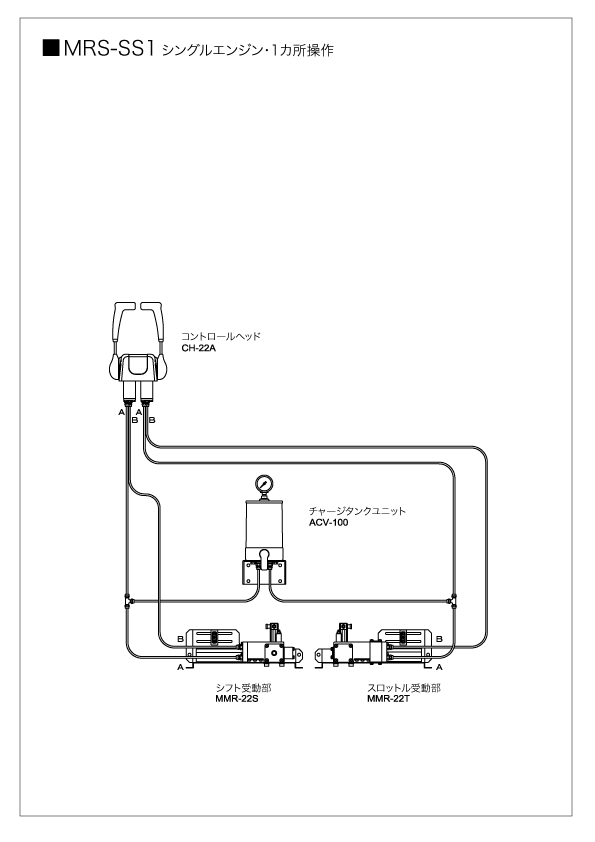

| MRS-SS1 | 1 | 1 | 1 | 1 | 1 | 1 |

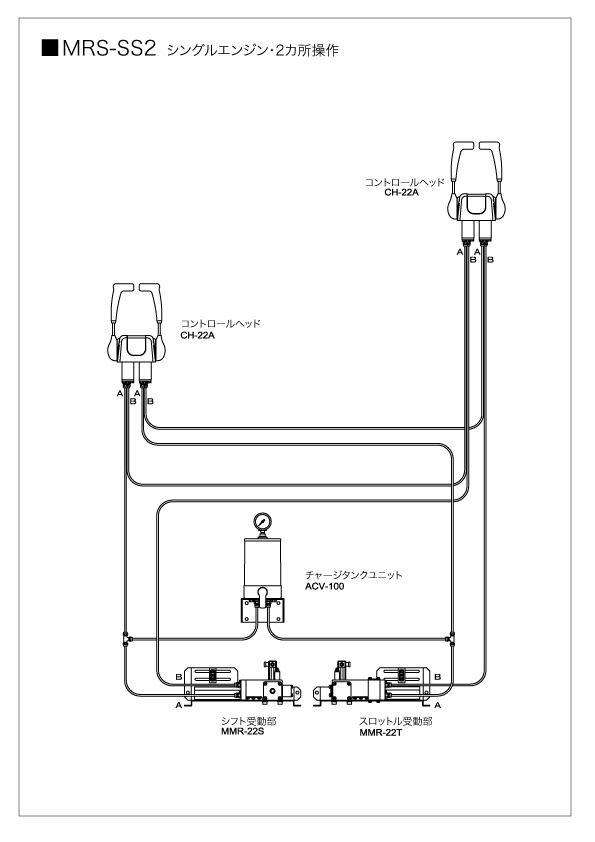

| MRS-SS2 | 2 | 2 | 1 | 1 | 1 | |

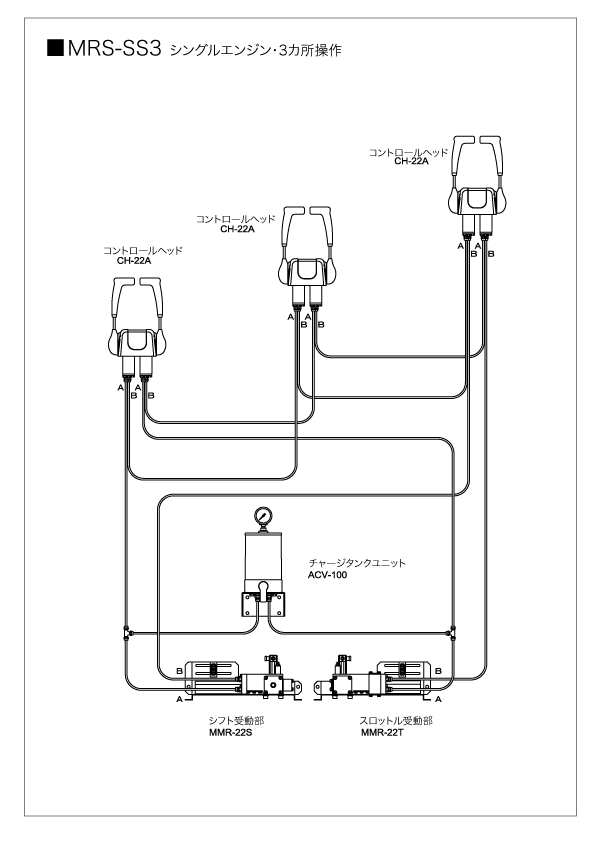

| MRS-SS3 | 3 | 3 | 1 | 1 | 1 | |

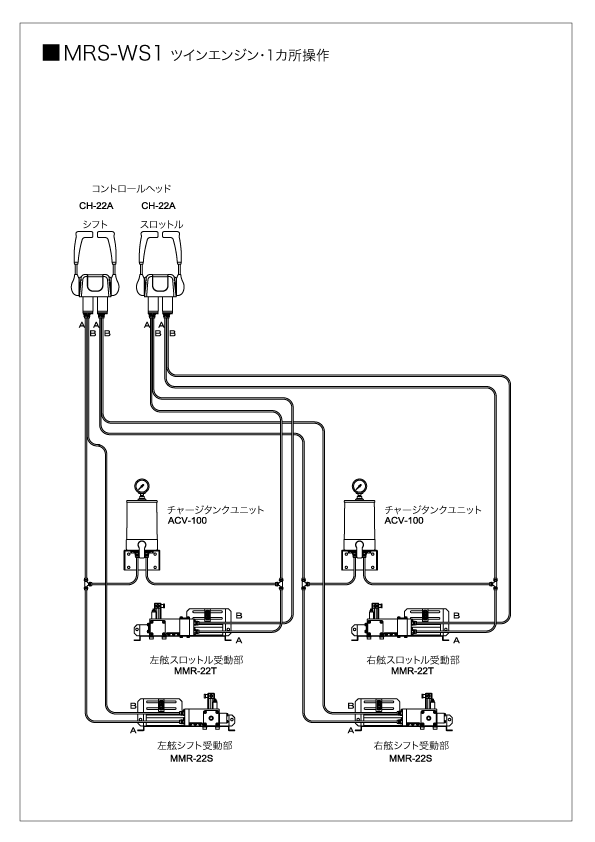

| MRS-WS1 | 2 | 1 | 2 | 2 | 2 | 2 |

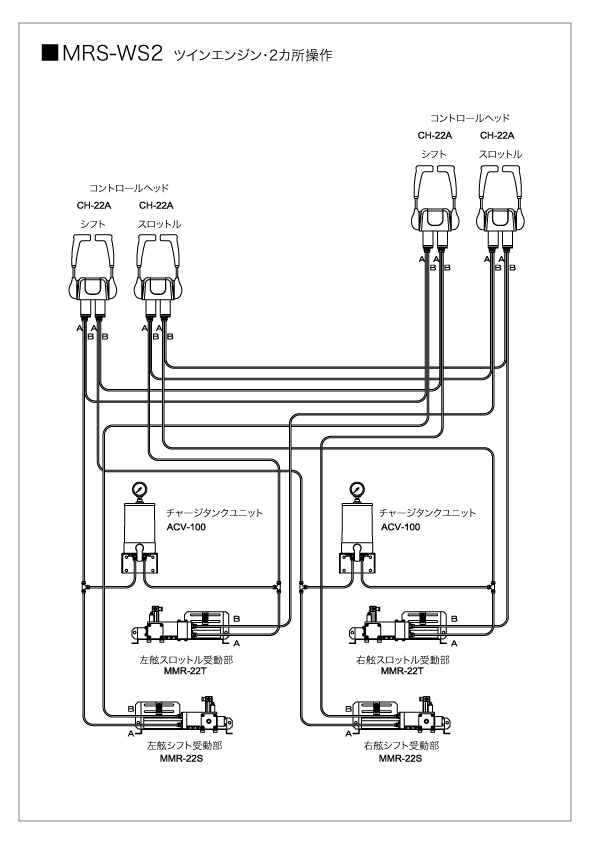

| MRS-WS2 | 2 | 4 | 2 | 2 | 2 | |

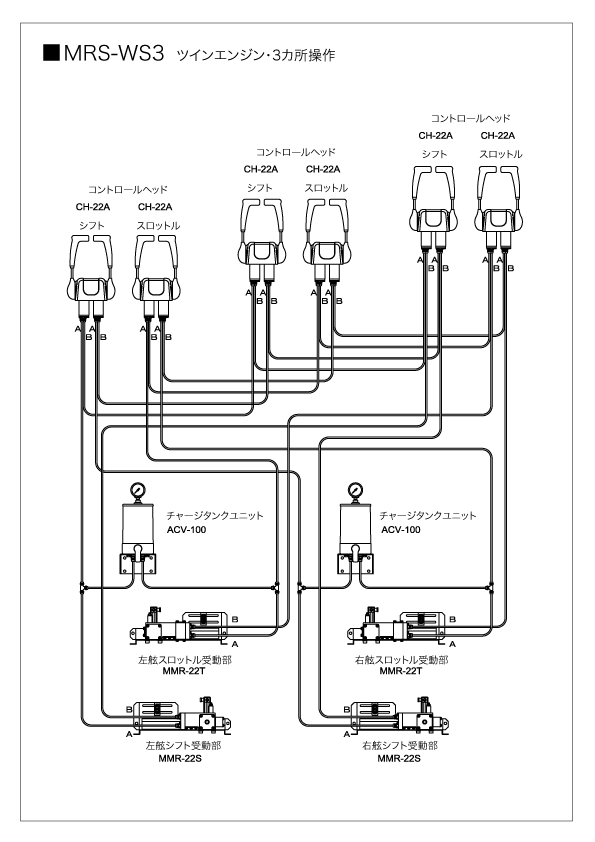

| MRS-WS3 | 3 | 6 | 2 | 2 | 2 | |
| MRS-CH-22 | 追加発信器 | 1 | ||||
各システムには配管及び作動油が付属します。
配管にはナイロンチューブ仕様と銅管仕様があります。
