高機能を使いやすく

フルスペックの機能をスマートに操作できるタッチパネル&多機能ダイヤルを採用。APi-1000ヘッダー.psd
潮流や風の影響を減少させ、最短で目的地へ
導くエコモードを搭載。
(Patent pending)


特徴

2つの新しいオートモード

エコオート
風や潮流による針路ズレを防ぎ、より効率よく
目的地にナビゲートします。(航法装置接続時)
EZオート
ダイヤルで方位の微調整がいつでも行えます。

APi-1000二つ.psd

バックライト

操作ダイヤル、モードボタンはバックライト内蔵。
ディスプレイも含め、明るさ調整可能。
昼夜を問わない視認性と操作性です。



APi-1000backlight.psd


分かりやすい操作方法

モード切替は右側のバタンでダイレクト選択。
細かい調整は左側のタッチパネル。
方位設定、調整項目の入力はダイヤルで確実に。


APi-1000操作.psd

タッチパネルディスプレイ

タッチパネル式ディスプレイを採用。
メッセージ、ガイド機能を搭載。
直感的なタッチ操舵で選択・設定・確認。
過去のエラー履歴も記録、表示できます。

APi-1000液晶.psd



航法装置・比例制御電磁弁対応

より多くの航法装置からのNMEA信号に対応。
比例制御電磁弁にも標準対応し、
さらにスムーズで正確な舵制御が行えます。


APi-1000航法接続.psd

多彩な拡張性

GPSコンパスなどの方位・位置信号に対応。
より高精度な制御を可能にします。
レピーターコンパスなどの接続も可能。
さらに、NMEA信号を出力することも可能です。

APi-1000拡張性.psd



機種


フットマウント・埋め込みタイプ

APi-1000

プレジャーボート、漁船、業務艇。
幅広い艇種に対応するフル機能オートパイロット。








卓上操作スタンドモデル

APi-1000T

・磁気コンパス自差修正機能付
・押しボタン操舵スイッチ
・コンパス照明調整可能
W: 535mm D: 470mm H: 350mm



APi-1000.psd


APi100T.psd

構成機器

ピックオフセンサー

MMS-30

MMS-30-2機器.psd

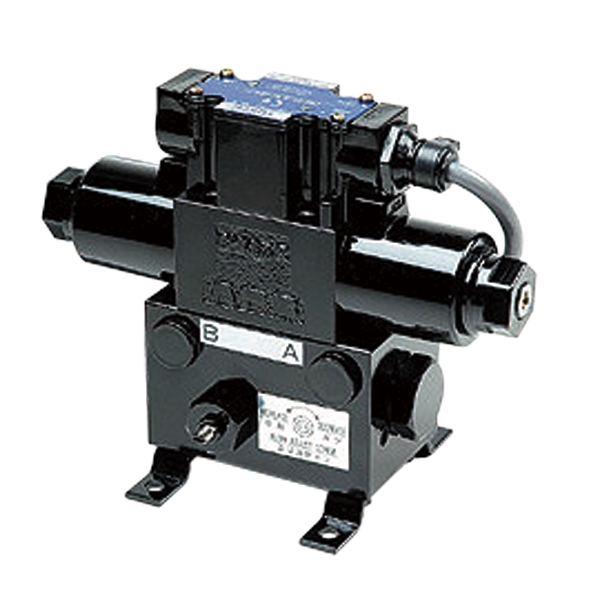

電磁弁ユニット

SPF-1SV

SPF-1SVN.psd

ポータブルリモコン

PT-10C

PT-10C機器.psd

追従発信器

FT-10-2

FT-10-2機器.psd

ピックオフセンサー

MMS-30

MMS-30-2機器.psd

電磁弁ユニット

SPF-1SV

SPF-1SVN.psd

ポータブルリモコン

PT-10C

PT-10C機器.psd

追従発信器

FT-10-2

FT-10-2機器.psd

オプション機器

磁気コンパス

B150N.psdB-150Nspace30.psdspace30.psdB-150.psdB-150space30.psdspace30.psdP-150.psdP-120space30.psdT-150.psdT-150





レピーターコンパス

RP88N2.psdRP-88N




舵角指示器

FR-6LB.psdFR-6LBspace30.psdspace30.psdFR-3LB.psdFR-3LB

システム系統図

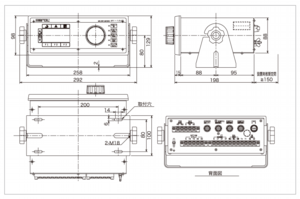

外観図
