手動油圧操舵装置をリモコンにアップグレード

どこからでも指先で操舵出来るリモコン。
オートパイロットやエンジンリモコンと組み合わせてさらに発展します。




構成機器

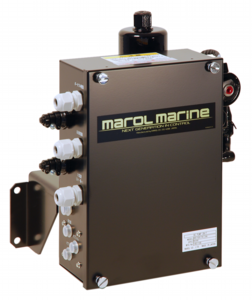

DCモーターポンプユニット

DPU-800-PA

制御装置とポンプユニットを小型一体化したDCモーター駆動装置です。
必要時のみ稼働し、無駄なエネルギーを消費せず、電源に余裕のない船外機艇や小型艇でも装着可能です。







ポータブル発信器

PT-10P

ワンダイヤル式操舵リモコン。
(ケーブル長10m)










直動型追従発信器

FTL-20A

限られた空間に取り付け可能な直動型の追従発信器。






直動型追従発信器

FTL-30C

高感度で耐久性に優れた、非接触型磁歪式リニアセンサー。
船外機用受動シリンダーでの使用に適しています。



















オプション

GPS対応小型艇向けオートパイロット

AP-100

AP-100操作部と方位センサーを追加するだけでオートパイロットに進化します。
GPS信号にも対応し、安心快適なクルージングをサポートします。




小型艇向けエンジンリモコン

AUR-20RX

エンジンリモコンを追加すれば、リモコン1つでどこからでも操船が可能になります。













構成・仕様


DCモーターポンプユニット DPU-800PA
電源電圧 12ボルト 仕様 許容範囲 10V〜15V
24ボルト 仕様 許容範囲 20V〜28V
消費電力
12ボルト 仕様
8A (min) :  36A (max)
24ボルト 仕様
4A (min) :  18A (max)
使用温度範囲
-10℃ 〜 60℃
構造
防滴構造
舵位置調整
0° 〜 ± 40° (中立/右端/左端)
不感帯調整
9段階調整 (1°ステップ)
DCポンプユニット
常用最大圧力 72 kgf-㎠
最大吐出量 (max) 1,200 cc/min
最大吐出量 (min) 600 cc/min
タンク容量 350cc
ポータブル発信器 PT-10P

舵操作範囲 ± 40°
ケーブル長さ 10 m
追従発信器 FTL-20A, FTL-30C

ストローク 0〜230㎜
ケーブル長さ  10m

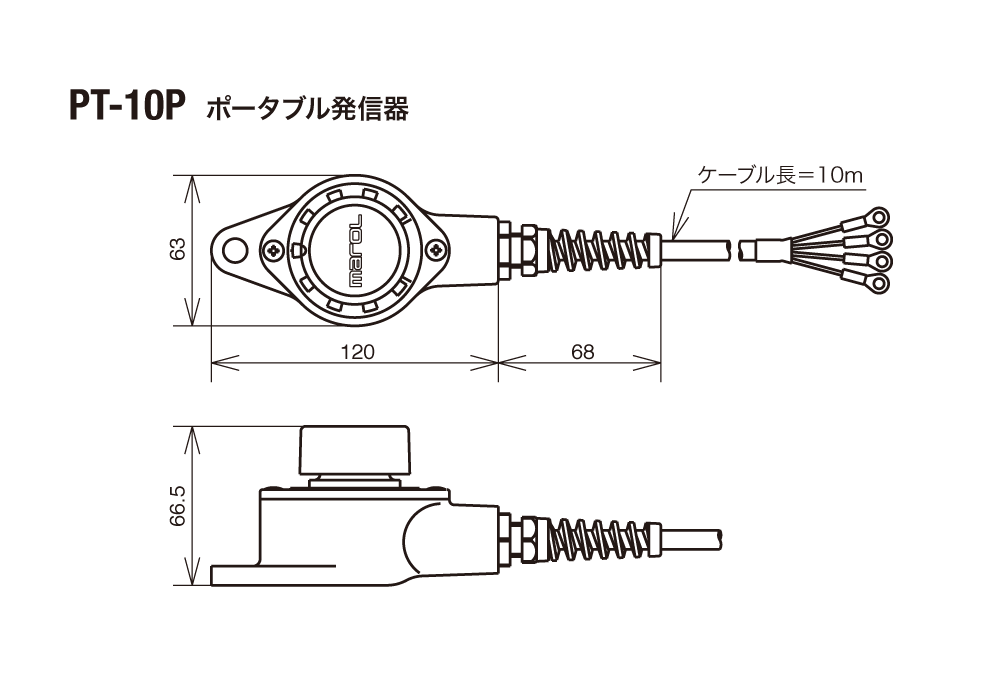

外形寸法図
