幅広いバリエーションで多くの艇種に対応する手動油圧システム

4種類のヘルムポンプと直動型・ロータリー型を揃えた受動シリンダーの組み合わせで、
100〜250馬力クラスの広い艇種に対応します。
2カ所操作、オートパイロット、エンジンリモコンなどと組み合わせたシステムアップも自在です。


ヘルムポンプ

H-600シリーズ

小さな力でスムーズに動く手動油圧操舵システム。そのパワー源は新設計のH-600ヘルムポンプ。バランスピストンと中実プランジャーを採用することで、より安定した操舵力と、シャープな操作感を実現すると共に、強固なベアリングとステンレスシャフトにより高い耐久性を誇ります。

スリムデザイン

細身でコンパクトなデザインを採用。狭いスペースにも取付出来ます。

優れた操作フィール

負荷の変動による操作力の増減を安定化するため、油圧回路に独自のバランスピストン構造を導入しました。また、操作力を発生するプランジャーは中実タイプとすることで、エアの混入によるフワフワ感の発生をなくしています。

ヘビーデューティー仕様

錆びないステンレス製ステアリングシャフトや大型ベアリングを採用し、厳しい環境下での長期使用に対応する耐久性を持っています。

H-600.psdH-600 ヘルムポンプ

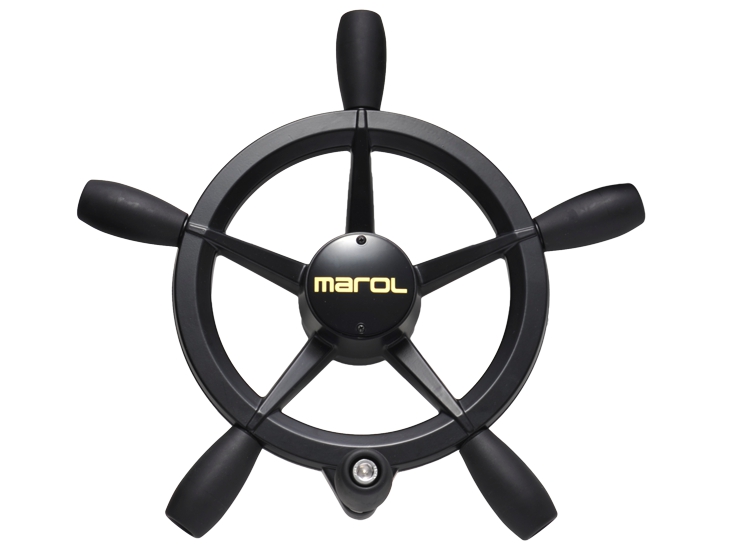

H-600SeeThrough.psd内部構造MBF600.psd取付台 MBF-600WRハンドル正面小.psdWR-240 ハンドルWR340.psdWR-340 ハンドルWD-350A.psdWD-350A ハンドルWM-350.psdWM-350 ハンドル


受動シリンダー

直動型

MSシリーズ

油圧機器の原点とも言えるシンプルな直動型。アルミ製ボディは耐食性に優れたアルマイト処理仕上げ。シリンダーロッドは厚いクロームメッキを施したステンレス製。リーズナブルな価格も大きな魅力です。


MSB35.psdMSB-35MS42.psdMS-42
MS42L.psdMS-42LMS55L2.psdMS-55L






ロータリー型

MRBシリーズ

コンパクトで設置スペースを取らないロータリー型。すべての摺動部分・メカ部分が油に浸かっていて、外気に触れることのない油浸構造。このため、悪条件下で長時間の使用にも、極めて優れた耐久性を発揮します。船の大きさやエンジン出力に合わせて選べる4機種がそろっています。


MRB50A.psdMRB-50AMRB-63A.psdMRB-63AMRB75A.psdMRB-75AMRB80A.psdMRB-80A

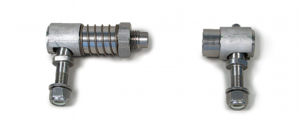

JB.psd接続金具 JB-5063, JB-7580

構成・仕様


受動シリンダー
タイプ
 システム型式 船種 ヘルムポンプ 受動シリンダー ハンドル 配管径
(銅配管)
長さ
(m)
馬力
(HP)
型式 回転数 型式 発生トルク
N-m
[kgf-m]
型式
ロータリー型 S-1850 10.0 110 H-618 4.2 MRB-50A  392 [40]  WR-240 10
S-1863 10.9 180 H-618 8.4 MRB-63 785 [80] WR-240 10
S-3075 13.6 250 H-630 10.7 MRB-75A
1569 [160] WR-340  12
S-3975 13.6
250 H-639 8.2 MRB-75A 1569 [160] WR-340  12
S-3080 15.2
350 H-630 13.3 MRB-80A 1961 [200] WR-340  12
S-3980 15.2
350
H-639 10.3 MRB-80A 1961 [200] WR-340  12
直動型 S-1835 10.0 110 H-618 7.8 MSB-35 637 [65] WR-240  10
S-1842 10.9 180 H-618 12.2 MS-42 980 [100] WR-240 10
S-2342 10.9 180 H-623 9.6 MS-42 980 [100] WR-240 10
S-3042 10.9
180 H-630 7.4 MS-42 980 [100] WR-340  12
S-3042L 13.0 250  H-630 9.7 MS-42L 1274 [130] WR-340  12
S-3942L 13.0 250
H-639 7.6 MS-42L 1274 [130]  WR-340  12
S-3055L 13.6 280
H-630 16.2 MS-55L 2256 [230] WR-340  12
S-3955L
13.6 280 H-639 12.5 MS-55L 2256 [230] WR-340  12
2カ所操作
追加セット
S-18F(D)-10R     H-618        WR-240 10
S-23F(D)-10R     H-623       WR-240 10
S-30F(D)-12R     H-630       WR-340  12
S-39F(D)-12R     H-639       WR-340  12

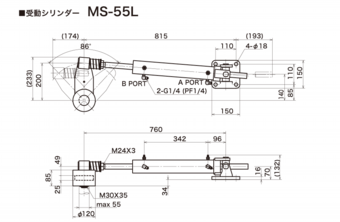

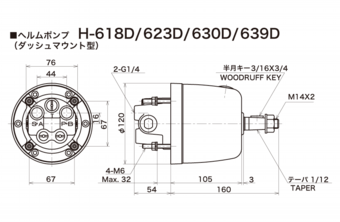

外形寸法図
