油圧パワーユニットの力で操舵するパワーステアリングシステム
常に軽い操舵力で快適な操船を実現するパワーステアリングシステムです。
パワーユニットはエンジン駆動やACモーター駆動。
ロータリー型や直動式受動部との組み合わせで100〜1,000馬力クラスの艇種に柔軟に対応。
オプション機器とのコンビネーションでトータルな操船システムへ発展可能です。
ヘルムポンプ
HO-シリーズ
オービットロールを搭載したパワーステアリングヘルム。操舵力の大小にかかわらず、軽くスムーズな操作感で舵をコントロール。ポンプユニットが停止しても手動操舵システムとして機能します。
ポンプ容量は50cc、100cc、160cc、230ccの4タイプ
ポンプ容量は50cc、100cc、160cc、230ccの4タイプ
| 機種 | 取付方法 | 吐出量 |
| HO-50F/D | フットマウント/ダッシュマウント |
50cc |
| HO-100F/D | フットマウント/ダッシュマウント |
100cc |
| HO-160F/D | フットマウント/ダッシュマウント | 160cc |
| HO-230F/D | フットマウント/ダッシュマウント | 230cc |
HO-** ヘルムポンプ
受動シリンダー
ロータリー型
MRBシリーズ
コンパクトで設置スペースを取らないロータリー型。すべての摺動部分･メカ部分が油に浸っていて外気に触れることのない油浸構造。
このため、悪条件下で長時間の使用にも、極めて優れた耐久性を発揮します。
このため、悪条件下で長時間の使用にも、極めて優れた耐久性を発揮します。
| 機種 | トルク (N-m) |
| MRB-63A | 785 |
| MRB-75A | 1,570 |
| MRB-80A | 1,962 |
| MRB-100A | 2,943 |
MRB-80A
直動式
MSシリーズ
シンプルな直動型シリンダー。様々なシリンダーサイズ、1本タイプ・2本タイプ、2機２軸仕様などを用意。
最大１,500馬力クラスのエンジンまで対応可能です。
最大１,500馬力クラスのエンジンまで対応可能です。
| 機種 | トルク (N-m) |
| MSB-35 | 638 |
| MS-42 | 981 |
| MS-42L | 1,275 |
| MS-42LV | 1,280 |
| MS-40V | 1,668 |
| MS-55V | 2,256 |
| MS-66V | 2,747 |
| MS-33W | 3,237 |
| MS-40W | 3,924 |
| MS-46W | 4,513 |
| MS-55W | 5,297 |
| MS-66W | 6,475 |
| MS-70W | 8,633 |
| MS-80W | 13,734 |
| MS-100W | 21,288 |
MSB-35
MSB-※※W
MS-※※TW
パワーユニット
エンジン駆動型
エンジン駆動型パワーユニット
エンジンからベルト駆動するパワーユニット。バランス式ベーンポンプの採用で優れた耐久性を実現しました。
タンク一体型、別置き型があります。

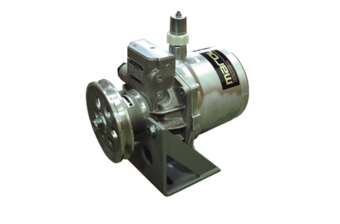

パワーユニット(タンク一体型)
パワーユニット(タンク別置き型)
タンク一体型、別置き型があります。
パワーユニット(タンク一体型)
パワーユニット(タンク別置き型)
| タイプ | 機種 | 流量 |
| タンク一体型 | PU-85A | 5リットル/分 |
| PU-1410A |
10リットル/分 | |
| PU-1715A | 15リットル/分 | |
| タンク別置き型 | EPU-1410A | 10リットル/分 |
| EPU-1715A | 15リットル/分 | |
| EPU-1915A | 15リットル/分 | |
| EPU-2517A | 17リットル/分 |
DCモーター駆動型
DCモーター駆動型パワーユニット
エンジンパワーのロスが少ないDCモーター駆動タイプ。設置場所も自由に選べます。
DCポンプユニット HRP-04
CB-25-2
DCポンプユニット HRP-04
CB-25-2
| DCポンプユニット HRP-04C | |
| リリーフ弁設定圧力 | 7.8 MPa (80kgf/㎠) |
| 吐出量 (7.8MPa時) | 2.4リットル/分 |
| 電源電圧 | DC24ボルト |
| 最大消費電流 | 30アンペア |
| タンク容量 | 1.5リットル |
ACモーター駆動型
ACモーター駆動型パワーユニット
用途に応じたパワーユニットを用意しています。詳細はお問い合わせ下さい。
構成･仕様
| 受動シリンダー タイプ |
システム型式 | 船種 | ヘルムポンプ | 受動シリンダー | パワーユニット | タンクユニット | |||
| 長さ (m) |
馬力 (HP) |
型式 | 回転数 (回/90°) |
型式 | 発生トルク N-m [kgf-m] |
型式 | 型式 | ||
| ロータリー型 | A-63 | 12.1 (40尺) | 200 | HO-50F/D | 3.1 | MRB-63 | 785 [80] | PU-85A | |
| A-75 | 13.6 (45尺) | 300 | HO-50F/D | 6.3 | MRB-75 | 1,570 [160] | PU-85A | ||
| A-80 | 15.2 (50尺) | 350 | HO-100F/D | 4.0 | MRB-80 |
1,962 [200] | PU-1410A | ||
| A-100 | 16.3 (54尺) |
400 | HO-100F/D | 6.2 | MRB-100 | 2,943 [300] | PU-1410A | ||
| 直動型 |
A-35 | 10.0 (33尺) | 110 | HO-50F/D | 2.8 | MSB-35 | 638 [65] | PU-85A | |
| A-42 | 12.1 (40尺) | 180 | HO-50F/D | 4.4 | MS-42 | 981 [100] | PU-85A | ||
| A-42L | 12.1 (40尺) | 200 | HO-50F/D | 5.8 | MS-42L | 1,275 [130] | PU-85A | ||
| A-40V | 13.0 (43尺) | 250 | HO-100F/D | 3.7 | MS-40V | 1,668 [170] | PU-1410A | ||
| A-55V | 13.0 (43尺) | 280 | HO-100F/D | 5.1 | MS-55V | 2,256 [230] | PU-1410A | ||
| A-66V | 13.6 (45尺) | 350 |
HO-100F/D | 6.0 | MS-66V | 2,747 [280] | PU-1410A | ||
| A-33W | 13.6 (45尺) | 350 |
HO-100F/D | 7.0 | MS-33W | 3,237 [330] | PU-1410-A | ||
| A-40W |
13.6 (45尺) | 400 | HO-100F/D | 8.7 | MS-40W | 3,924 [400] | PU-1410-A | ||
| A-46W | 13.6 (45尺) | 450 | HO-100F/D | 9.9 | MS-46W | 4,513 [460] | PU-1410A | ||
| A-55W | 15.2 (50尺) | 500 | HO-160F/D | 7.5 | MS-55W | 5.297 [540] | PU-1410A | ||
| A-66W | 15.2 (50尺) | 600 | HO-160F/D |
8.8 | MS-66W | 6,475 [660] | EPA-1915A | OT-20B | |
| A-70W | 18.2 (60尺) | 650 | HO-160F/D |
10.9 | MS-70W | 8,633 [880] | EPA-1915A |
OT-20B |
|
| A-80W | 30 | 800 | HO-230F/D | 12.2 | MS-80W | 13,734 [1,400] | EPA-2517A | OT-20B | |
| A-100W | 40 | 1,500 | HO-230F/D | 18.4 | MS-100W | 21,288 [2,170] | EPA-2517A | OT-20B | |
外形寸法図
ヘルムポンプ
受動部
エンジン駆動型パワーユニット
DCモーター駆動型パワーユニット
オプション機器
ハンドル
各種オプションハンドルがあります。
WR-340
WD-350A
押しボタンリモコン
押しボタン式のリモートコントロール装置。
電磁弁ユニットとセットです。
PB-10 & SPF-1SV
レバーリモコン
コンパクトな据え置き型レバー操舵です。
切替弁 MRV-03
舵角指示器
実舵角を表示する舵角表示ユニット。
受動シリンダーに取り付ける追従発信器とセットです。
FR-6, FR-3LB, FT-10-2
